品牌：拓主A1

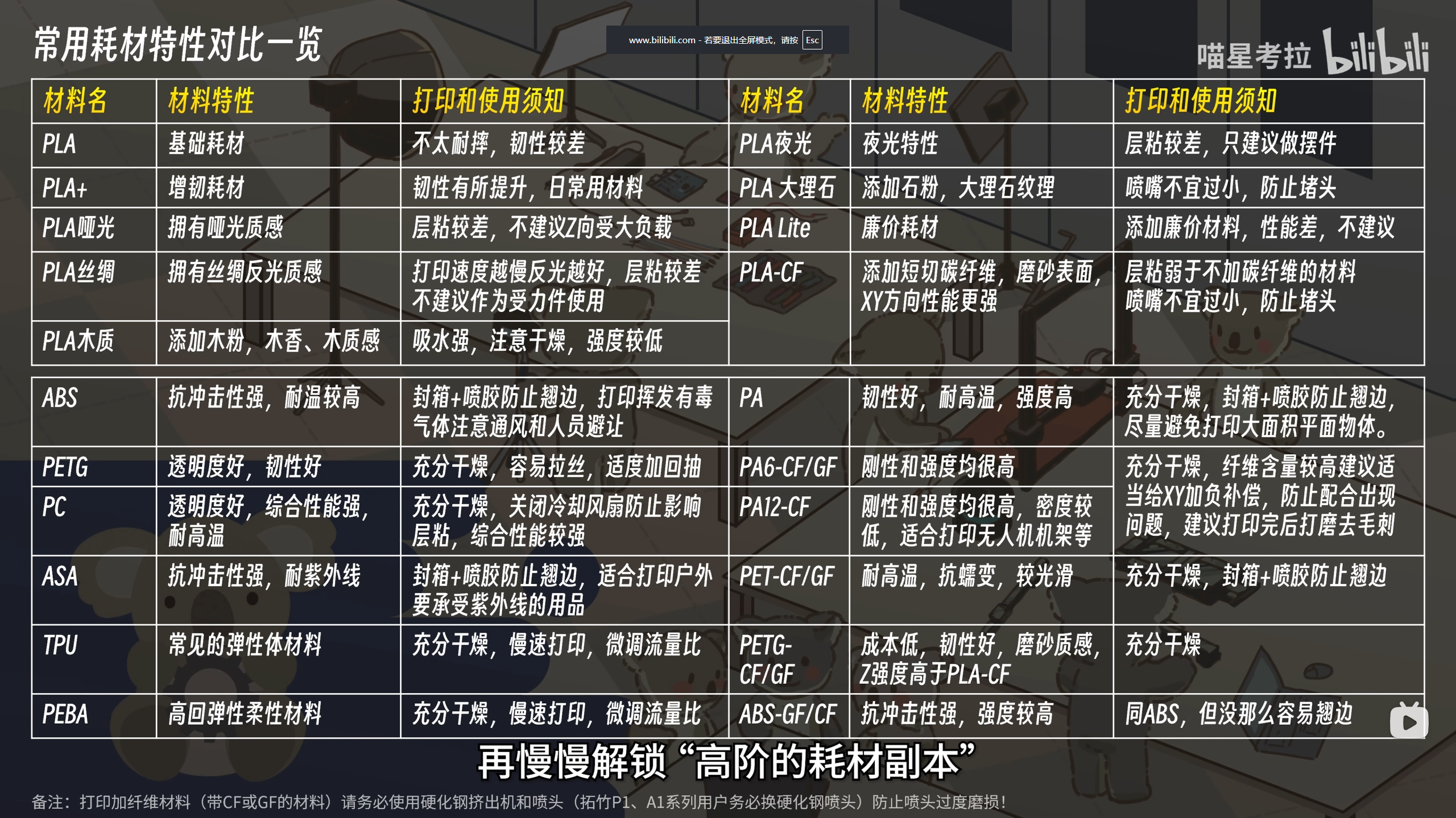

🔧 常见3D打印耗材类型（FDM/FFF 机型，拓竹 A1 适用范围）
| 耗材 | 特点 | 优点 | 缺点 | 适配 A1? |
|---|---|---|---|---|
| PLA（聚乳酸） | 最常见的入门耗材 | 成型容易，翘边少；环保可降解；颜色丰富；打印温度低（190~220℃）；味道小 | 耐热差（>60℃就软），脆，机械强度一般 | ✅ 完美支持，推荐新手入门 |
| PLA+ / Tough PLA | 改性PLA | 强度/韧性提升，不容易断；表面更光滑 | 成本略高，耐热还是不如ABS | ✅ 完全支持 |
| ABS | 老牌工程塑料 | 耐热（~90℃）、韧性好、可后处理（打磨、丙酮抛光） | 易翘边，打印味道大（苯乙烯气味），需要封闭舱 | ⚠️ 理论可打，但 A1 没有全封闭机箱，翘边/气味风险大，不推荐 |
| PETG | 常见工程耗材 | 强度好，耐冲击、耐热（~80℃）；表面光滑透明感强；比ABS更好打 | 拉丝严重；床面附着力过强，容易损坏平台 | ✅ A1 可用，但要调好温度和风扇，适合功能件 |
| TPU/TPE（柔性材料） | 弹性体 | 柔软可弯折，能做手机壳、垫片 | 打印速度必须慢；送料机构要稳定；软料容易堵 | ⚠️ A1 理论支持，但 AMS Lite 不推荐走 TPU（容易打结），需直供模式打印 |
| 尼龙（PA） | 高强度工程塑料 | 韧性好，耐磨，机械性能强 | 吸湿严重，必须烘干；翘边大；需要高温喷头和热床 | ❌ A1 基础版不推荐，需 P1S/X1 等高温机型更稳 |
| 碳纤增强（PA-CF、PLA-CF等） | 尼龙/PLA基 + 碳纤维 | 强度高，刚性强，轻量化 | 对喷嘴磨损大，必须用硬质喷嘴（钨钢/不锈钢）；成本高 | ⚠️ A1 不标配硬喷嘴，若长期打CF必须换喷头 |
| 木粉PLA | PLA里加木粉 | 外观接近木头，可打磨上色 | 易断丝；喷嘴磨损快；颜色不稳定 | ✅ A1 可用，玩具/工艺品用 |
| ASA（ABS升级版） | 户外耐候材料 | 耐紫外线、耐候性强，户外零件优选 | 打印难度大，要求高温+封闭 | ❌ A1不适合 |
🛠️ 总结
-
入门/日常玩具 → PLA / PLA+（最稳、最简单）
-
功能件/强度需求 → PETG（比PLA结实，还能耐热）
-
软胶件 → TPU（但A1需直供，AMS不友好）
-
进阶工程件 → ABS / 尼龙 / ASA（A1不适合，建议更高端机型）
-
特别强度/轻量化 → 碳纤增强材料（需换硬喷嘴，否则喷头磨损快）
🔍 针对拓竹 A1 的耗材建议
-
官方推荐耗材：PLA、PLA+、PETG、TPU（仅直供）、部分改性耗材
-
不推荐：ABS、ASA、尼龙、碳纤（除非你升级喷嘴或环境控制）
-
购买渠道：Bambu 官方耗材（配合AMS Lite不卡丝），也支持第三方耗材卷，但注意卷盘尺寸和光滑度。
推荐耗材：PLA（聚乳酸）
PLA（聚乳酸）是目前 FDM 打印里最常用也最友好的耗材之一，但它同时也比较“娇气”。我给你分为使用和保存两方面来讲：
一、使用注意事项
- 打印温度
- 一般推荐 190–220℃，不同品牌差异很大。
- 温度过低 → 挤出不顺畅、层间粘合差。
- 温度过高 → 拉丝严重、表面发黄甚至碳化。
→ 建议做小塔温度测试，找到最优点。
- 热床温度
- 通常 50–60℃ 就足够。
- 过高可能导致第一层过紧粘，取件困难。
- 打印环境
- 尽量避免强风直吹（PLA 层间冷却快，易翘边）。
- 保持轻度风扇冷却，保证层间粘合与表面细节的平衡。
- 附着力
- 对玻璃热床 → 建议薄层固体胶/发胶。
- 对 PEI 板 → 一般直接打印就可以。
- 注意热床表面清洁（无油渍）。
- 力学性能
- PLA 硬但脆，耐冲击差，不适合做受力结构件。
- 长时间暴露在 >50℃ 环境下可能软化或变形（比如夏天放车里）。
二、保存注意事项
- 防潮存放
- PLA 吸湿性较强，吸水后会打印出“噼啪”声音、表面粗糙、层间结合变差。
- 长时间不用时应密封，最好带干燥剂（硅胶包）。
- 南方或潮湿环境尤其需要注意。
- 避免阳光直射
- 紫外线会加速 PLA 老化、变脆。
- 建议放在阴凉处或封闭盒子里。
- 适宜的温度
- 常温即可，但避免高温（>40℃ 长期存放会加速降解）。
- 受潮后的处理
- 可以放入耗材烘干机（40–45℃烘 4–6 小时）。
- 没有烘干机，可以用烤箱（温控精准）低温烘干，但要小心不要超过 50℃，否则线轴可能变形。
三、推荐操作习惯
- 打印前：检查耗材表面是否光滑，有无脆断。
- 打印中：保持料管和喷嘴通畅，避免卡料。
- 打印后：及时收纳进密封袋/耗材盒。
- 长期不用：建议烘干一次后再密封保存。
拓竹 A1 耗材特性速查表
| 阶段 | 耗材类型 | 特点 | 优势 | 劣势 | 适用场景 | 注意事项 |
|---|---|---|---|---|---|---|
| 入门 | PLA Basic | 最常见，低温打印 | 稳定性好，颜色多，失败率低 | 脆，不耐热 | 新手模型、公仔、装饰件 | 常温密封保存，避免阳光直射 |
| 入门 | PLA+ / Tough PLA | 改性 PLA，更韧 | 抗冲击更强，不易脆裂 | 仍不耐热 | 日常小工具、模型 | 与普通 PLA 一样好打 |
| 入门 | 丝绸 PLA | 表面金属亮泽 | 高颜值，光滑效果 | 层粘差，结构件不稳 | 摆件、装饰品 | 打印温度略高，降低风扇 |
| 进阶 | PETG | 耐热，韧性好 | 户外可用，较耐冲击 | 容易拉丝 | 功能件、瓶架、户外零件 | 需要烘干，控制好回抽 |
| 进阶 | PLA-CF / PLA-GF | 碳纤/玻纤增强 | 高刚性，哑光质感 | 喷嘴磨损快 | 工程样件、夹具 | 换硬化喷嘴，注意磨耗 |
| 进阶 | 哑光 PLA | 表面无光 | 美观，质感好 | 韧性略低 | 展示模型、工艺品 | 风扇适中，避免过冷裂层 |
| 极限 | ABS / ASA | 工程塑料 | 耐热，ASA 抗 UV | 翘边、气味大 | 外壳、功能部件 | 需封闭空间，通风 |
| 极限 | TPU 95A | 弹性材料 | 可弯曲，耐磨 | 打印难度高，速度要慢 | 手机壳、减震件 | 进料慢，避免挤出堵头 |
| 极限 | Nylon / Nylon-CF | 高强度，高韧性 | 强度/耐磨一流 | 极易吸潮，难打 | 工程件、结构件 | 必须烘干，硬化喷嘴 |
| 极限 | 木粉/金属 PLA | 填充复合材料 | 手感特别，质感佳 | 脆，喷嘴磨损 | 工艺品、艺术品 | 换硬化喷嘴，打印慢些 |
